Non-invasive AC Current Sensor (30A max)

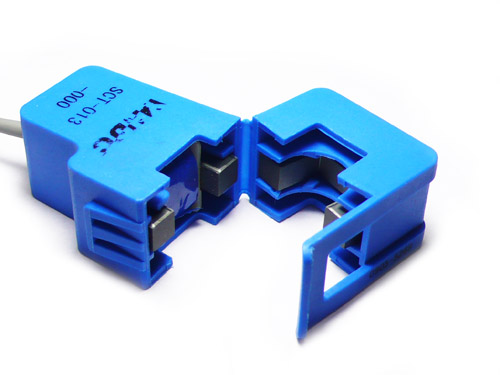

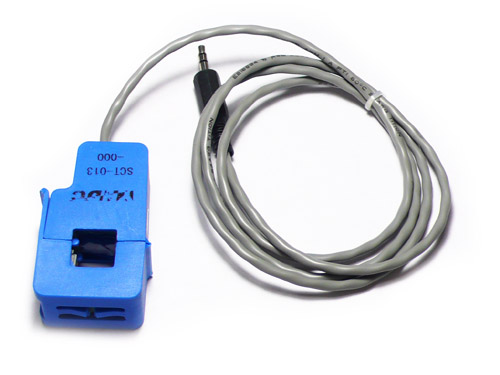

Este es un sensor para medir la corriente alterna.  Específicamente se trata de un transformador de corriente (CT), y este modelo – de núcleo partido – es particularmente útil porque se puede enganchar directamente a cualquier cable, sin necesidad de hacer gran trabajo para poder medir. Aplicaciones – Adecuado para la medición de corriente – Vigilancia y protección de motores de AC – Equipos de iluminación Especificaciones: – Corriente de entrada: 0 ~ 30 A AC – Voltaje de salida: 0 ~ 1 V – No linealidad: ± 1% – Resistencia de muestreo incluida (RL): 62Ω – Proporción de giro: 1800: 1 – Resistencia: Grado B – Temperatura de trabajo: -25°C ~ 70°C – Rigidez dieléctrica (entre la cáscara y de salida): 1000 VAC / 1min 5 mA – Largo del cable del sensor: 1 m – Tamaño abierto: 13 mm x 13 mm Documentos: – Serie SCT-013 – Ficha técnica SCT-013-030 – Introducción a los sensores CT – Tutorial: sensores CT, interfaz con Arduino – Tutorial: sensores CT: ¿cómo construir un monitor de energía Arduino?
